Description
產品介紹
一、簡介

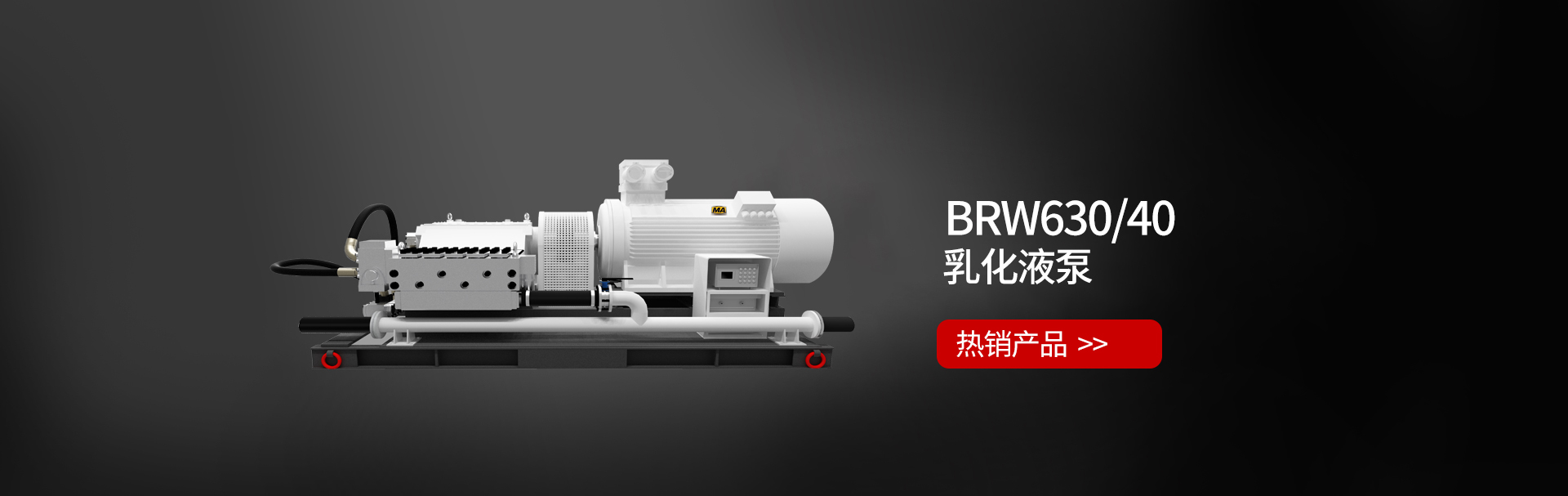

BRW630/40（37.5）型系列乳化液泵組與RX630/60A、RX630/60B型乳化液箱、FCXZ2000/40型集中供液站、PYZ型自動配液站及KCJR70/8型多級凈化供水站組成BR630/40型乳化液泵站成套系統，主要為中厚煤層綜合機械化采煤液壓支架提供動力源，也可用于地面其它液壓設備。
二.系統構成
1、BRW630/40（37.5）系列乳化液泵組（標準配置數量：4臺）
特點：
① 采用內置人字齒輪減速，抵消軸向力，無外置齒輪箱，減小泵體體積
② 采用金屬陶瓷柱塞，柱塞密封使用壽命長
③ 對主要運動部件進行強制潤滑
④ 曲軸偏心小，減少在連桿、曲軸和柱塞上的作用力
⑤ 滑塊采用分段表面處理，適應不同摩擦場合
⑥ 泵頭組件采用雙列平行豎直布置，吸排液閥組零件完全互換，方便維護
⑦ 獨立外置不銹鋼進水箱，集成潤滑油冷卻系統
2、集中供液站（標準配置數量：1臺）
特點：
① 雙列電磁先導閥控制液路流向，反沖洗濾芯
② 反沖洗控制方式：手動、壓差、時間控制
③ 失壓、濾網破損、失效等多重報警機制
④ 蓄能器壓力檢測
3、乳化液自動配液站（標準配置數量：1臺）
特點：
① 全封閉結構，整潔大氣
② 高品質乳化液混合器，油水充分混合
③ 伺服閥調節乳化液配比濃度
④ 密度法濃度傳感器，測量精度±0.2%
⑤ 乳化液濃度返檢機制，確保實際使用達標
4、反沖式回液過濾站（標準配置數量：1臺）
特點：
① 不銹鋼材質，耐用防腐蝕
② 兩組過濾器并聯設置
③ 手動反沖洗濾芯，延長使用壽命
5、乳化液箱組（標準配置數量：2臺）
特點：
① 加厚不銹鋼板保證強度
② 全封閉防塵設計
③ 大功率離心泵滿足供液需求
6、多級凈化供水站（標準配置數量：1臺）
特點：
① 不銹鋼材質制作，防腐蝕
② 進水口配置減壓閥
③ 楔形過濾、纖維過濾、RO反滲透技術，分級供水
④ 水力馬達控制的反洗機構
| 序號 | 結構 | 無錫煤機 | 其他廠家 |
| 1 | 小齒輪結構 | 采用一對斜齒輪組（構成人字齒結構）、內置式。能夠有效的消除單個斜齒輪所造成的軸向串動。 | 浙江某品牌采用的是單個的斜齒輪。 |
| 2 | 機油冷卻系統 | 采用內置進液，直管，流量大，更換方便，冷卻效果好。 | 浙江某品牌采用的是外置結構。 |
| 3 | 聯軸器 | 采用星型彈性銷聯軸器，安裝、拆卸方便，連接可靠。 | 浙江某品牌采用的是彈性柱銷結構。 |
| 4 | 柱塞 | 采用金屬陶瓷，抗高壓、耐高溫、使用壽命長。 | 其他廠家采用的是普通陶瓷。 |
| 5 | 曲軸箱結構 | 曲軸箱與柱塞腔采用一體化設計，強度高、結構簡潔。 | 北京某品牌的曲軸箱與柱塞腔采用分體式結構，工藝性差，故障點多。 |
| 6 | 泵頭結構 | 泵頭吸排液采用雙列式分布結構，統一朝上布置，拆裝方便，吸排液閥芯、閥座可任意互換，通用性好。 | 其他廠家的吸排液采用上下分布結構，拆裝麻煩，并且吸排液不通用。 |
| 7 | 體積 | 由于采用了人字齒輪結構，整機設計體積小，噪音小，結構緊湊合理。 | 其他廠家的體積大，噪音響。 |
01 Description
產品介紹
一、簡介
BRW630/40（37.5）型系列乳化液泵組與RX630/60A、RX630/60B型乳化液箱、FCXZ2000/40型集中供液站、PYZ型自動配液站及KCJR70/8型多級凈化供水站組成BR630/40型乳化液泵站成套系統，主要為中厚煤層綜合機械化采煤液壓支架提供動力源，也可用于地面其它液壓設備。
二.系統構成
1、BRW630/40（37.5）系列乳化液泵組（標準配置數量：4臺）
特點：
① 采用內置人字齒輪減速，抵消軸向力，無外置齒輪箱，減小泵體體積
② 采用金屬陶瓷柱塞，柱塞密封使用壽命長
③ 對主要運動部件進行強制潤滑
④ 曲軸偏心小，減少在連桿、曲軸和柱塞上的作用力
⑤ 滑塊采用分段表面處理，適應不同摩擦場合
⑥ 泵頭組件采用雙列平行豎直布置，吸排液閥組零件完全互換，方便維護
⑦ 獨立外置不銹鋼進水箱，集成潤滑油冷卻系統
2、集中供液站（標準配置數量：1臺）
特點：
① 雙列電磁先導閥控制液路流向，反沖洗濾芯
② 反沖洗控制方式：手動、壓差、時間控制
③ 失壓、濾網破損、失效等多重報警機制
④ 蓄能器壓力檢測
3、乳化液自動配液站（標準配置數量：1臺）
特點：
① 全封閉結構，整潔大氣
② 高品質乳化液混合器，油水充分混合
③ 伺服閥調節乳化液配比濃度
④ 密度法濃度傳感器，測量精度±0.2%
⑤ 乳化液濃度返檢機制，確保實際使用達標
4、反沖式回液過濾站（標準配置數量：1臺）
特點：
① 不銹鋼材質，耐用防腐蝕
② 兩組過濾器并聯設置
③ 手動反沖洗濾芯，延長使用壽命
5、乳化液箱組（標準配置數量：2臺）
特點：
① 加厚不銹鋼板保證強度
② 全封閉防塵設計
③ 大功率離心泵滿足供液需求
6、多級凈化供水站（標準配置數量：1臺）
特點：
① 不銹鋼材質制作，防腐蝕
② 進水口配置減壓閥
③ 楔形過濾、纖維過濾、RO反滲透技術，分級供水
④ 水力馬達控制的反洗機構
| 序號 | 結構 | 無錫煤機 | 其他廠家 |
| 1 | 小齒輪結構 | 采用一對斜齒輪組（構成人字齒結構）、內置式。能夠有效的消除單個斜齒輪所造成的軸向串動。 | 浙江某品牌采用的是單個的斜齒輪。 |
| 2 | 機油冷卻系統 | 采用內置進液，直管，流量大，更換方便，冷卻效果好。 | 浙江某品牌采用的是外置結構。 |
| 3 | 聯軸器 | 采用星型彈性銷聯軸器，安裝、拆卸方便，連接可靠。 | 浙江某品牌采用的是彈性柱銷結構。 |
| 4 | 柱塞 | 采用金屬陶瓷，抗高壓、耐高溫、使用壽命長。 | 其他廠家采用的是普通陶瓷。 |
| 5 | 曲軸箱結構 | 曲軸箱與柱塞腔采用一體化設計，強度高、結構簡潔。 | 北京某品牌的曲軸箱與柱塞腔采用分體式結構，工藝性差，故障點多。 |
| 6 | 泵頭結構 | 泵頭吸排液采用雙列式分布結構，統一朝上布置，拆裝方便，吸排液閥芯、閥座可任意互換，通用性好。 | 其他廠家的吸排液采用上下分布結構，拆裝麻煩，并且吸排液不通用。 |
| 7 | 體積 | 由于采用了人字齒輪結構，整機設計體積小，噪音小，結構緊湊合理。 | 其他廠家的體積大，噪音響。 |
Parameters
詳細參數
| BRW630/40 | BRW630/37.5 | BRW630/31.5 | |
| 公稱壓力 | 40MPa | 37.5MPa | 31.5MPa |
| 公稱流量 | 630L/min | 630L/min | 630L/min |
| 進水壓力 | 常壓 | 常壓 | 常壓 |
| 曲軸轉速 | 468r/min | 468r/min | 468r/min |
| 柱塞直徑 | 60mm | 60mm | 60mm |
| 柱塞行程 | 100mm | 100mm | 100mm |
| 柱塞根數 | 5 | 5 | 5 |
| 電機型號 | YBK2-4004-4 | YBK2-4003-4 | YBK2-4002-4 |
| 電機功率 | 500kW | 450kW | 400kW |
| 電機轉速 | 1485 | 1485 | 1485 |
| 電機電壓 | 660V/1140V | 660V/1140V | 660V/1140V |
| 安全閥出廠調定壓力 | 44～46MPa | 41.3～43.1MPa | 34.7～36.2MPa |
| 卸載閥出廠調定壓力 | 40MPa | 37.5MPa | 31.5MPa |
| 卸載閥恢復工作壓力 | 卸載閥調定壓力的80%～90% | ||
| 潤滑油泵工作壓力 | ≮0.1MPa | ≮0.1MPa | ≮0.1MPa |
| 單泵尺寸 | 1470×1350×755mm | ||
| 泵組尺寸 | 3786×1654×1660mm | ||
| 工作介質 | 含3%～5%乳化油的中性水混合液 | ||
02 Parameters
詳細參數
| BRW630/40 | BRW630/37.5 | BRW630/31.5 | |
| 公稱壓力 | 40MPa | 37.5MPa | 31.5MPa |
| 公稱流量 | 630L/min | 630L/min | 630L/min |
| 進水壓力 | 常壓 | 常壓 | 常壓 |
| 曲軸轉速 | 468r/min | 468r/min | 468r/min |
| 柱塞直徑 | 60mm | 60mm | 60mm |
| 柱塞行程 | 100mm | 100mm | 100mm |
| 柱塞根數 | 5 | 5 | 5 |
| 電機型號 | YBK2-4004-4 | YBK2-4003-4 | YBK2-4002-4 |
| 電機功率 | 500kW | 450kW | 400kW |
| 電機轉速 | 1485 | 1485 | 1485 |
| 電機電壓 | 660V/1140V | 660V/1140V | 660V/1140V |
| 安全閥出廠調定壓力 | 44～46MPa | 41.3～43.1MPa | 34.7～36.2MPa |
| 卸載閥出廠調定壓力 | 40MPa | 37.5MPa | 31.5MPa |
| 卸載閥恢復工作壓力 | 卸載閥調定壓力的80%～90% | ||
| 潤滑油泵工作壓力 | ≮0.1MPa | ≮0.1MPa | ≮0.1MPa |
| 單泵尺寸 | 1470×1350×755mm | ||
| 泵組尺寸 | 3786×1654×1660mm | ||
| 工作介質 | 含3%～5%乳化油的中性水混合液 | ||
Customer Service
售后政策
以顧客的關注為焦點，為顧客創造價值是無錫煤機的銷售理念。向顧客提供“安全”，“高效”，“智能”的產品同時，通過合作互贏的方式，增加了彼此的信任和理解。我們的售后政策正是基于以上的兩方面推出的，最終達到尊重客戶與了解產品的和諧統一。
免費培訓政策
發揮我們長期積累的設計制造與試驗的經驗優勢，實行一份合同就是一份免費培訓邀請。對每一批次來公司的受訓人員，做到隨到隨時開訓，免費發放統一的教案，免費提供食宿，免費進行一對一的實習指導，免費舉辦專題講座，免費策劃受訓人員疑難問題的解決方案。
立即響應政策
我們對每一套產品都建立了可追蹤檔案，對關鍵零部件也進行了編碼及數據保存，當售后用戶對產品的疑問立即可通過三種方式找到我們。一是致電經銷業務經理，二是致電400全國免費電話，三是通過網絡平臺及郵件、微信等，我們承諾，對每一個提問都將備案。并做到有問必答。其中特殊與疑難的專業技術性問題，將組織專業人士做好預案，不晚于24小時內答復。我們的響應機制還包括，可應用戶要求派遣專業的調試人員，接到指令后，不晚于48小時內到現場。隨著物聯網技術的應用，以及公司大數據的平臺的建設，將對遍布各地的設備運行實施在線監測，對關鍵數據異常的產品，我們一面安排就近服務工程師到場指導，一面致電給設備使用的管理部門。
互惠式大修政策
按照行業有關設備大修標準，對已達到使用年限的設備進行檢查評估后，可以按照用戶的使用要求，恢復設備的主要性能指標，一是傳動部分安全可靠，二是流量參數符合出廠標準，三是噪音、油溫和密封可靠性符合出廠標準，在此種條件下的大修包干，配件更換價值控制在整機價的35%左右。對因設備使用條件造成的質量損壞，我們長期優惠供應配件，保證配件在與原整機結合后的性能完全一致。目前，我們已將采用熱噴涂和離子噴涂技術，對曲軸箱體，曲軸，柱塞以及其他動摩擦副零件進行微修復。減少用戶對價值大的零配件的依賴，真正實現為顧客創造價值的承諾。
03 Customer Service
售后政策
以顧客的關注為焦點，為顧客創造價值是無錫煤機的銷售理念。向顧客提供“安全”，“高效”，“智能”的產品同時，通過合作互贏的方式，增加了彼此的信任和理解。我們的售后政策正是基于以上的兩方面推出的，最終達到尊重客戶與了解產品的和諧統一。
免費培訓政策
發揮我們長期積累的設計制造與試驗的經驗優勢，實行一份合同就是一份免費培訓邀請。對每一批次來公司的受訓人員，做到隨到隨時開訓，免費發放統一的教案，免費提供食宿，免費進行一對一的實習指導，免費舉辦專題講座，免費策劃受訓人員疑難問題的解決方案。
立即響應政策
我們對每一套產品都建立了可追蹤檔案，對關鍵零部件也進行了編碼及數據保存，當售后用戶對產品的疑問立即可通過三種方式找到我們。一是致電經銷業務經理，二是致電400全國免費電話，三是通過網絡平臺及郵件、微信等，我們承諾，對每一個提問都將備案。并做到有問必答。其中特殊與疑難的專業技術性問題，將組織專業人士做好預案，不晚于24小時內答復。我們的響應機制還包括，可應用戶要求派遣專業的調試人員，接到指令后，不晚于48小時內到現場。隨著物聯網技術的應用，以及公司大數據的平臺的建設，將對遍布各地的設備運行實施在線監測，對關鍵數據異常的產品，我們一面安排就近服務工程師到場指導，一面致電給設備使用的管理部門。
互惠式大修政策
按照行業有關設備大修標準，對已達到使用年限的設備進行檢查評估后，可以按照用戶的使用要求，恢復設備的主要性能指標，一是傳動部分安全可靠，二是流量參數符合出廠標準，三是噪音、油溫和密封可靠性符合出廠標準，在此種條件下的大修包干，配件更換價值控制在整機價的35%左右。對因設備使用條件造成的質量損壞，我們長期優惠供應配件，保證配件在與原整機結合后的性能完全一致。目前，我們已將采用熱噴涂和離子噴涂技術，對曲軸箱體，曲軸，柱塞以及其他動摩擦副零件進行微修復。減少用戶對價值大的零配件的依賴，真正實現為顧客創造價值的承諾。
